當前位置： 首頁>產品中心>烘干機系列 > 三回程烘干機

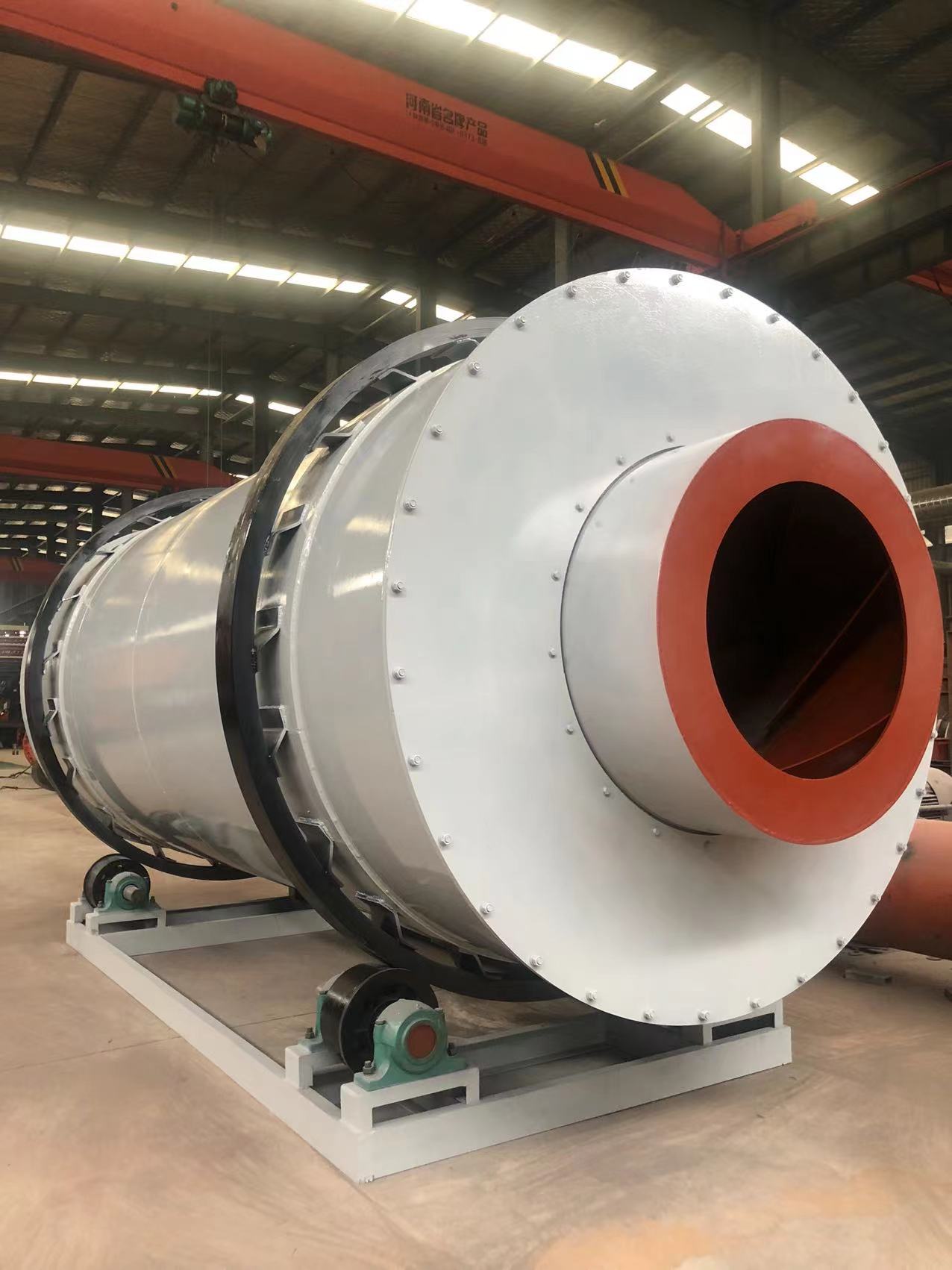

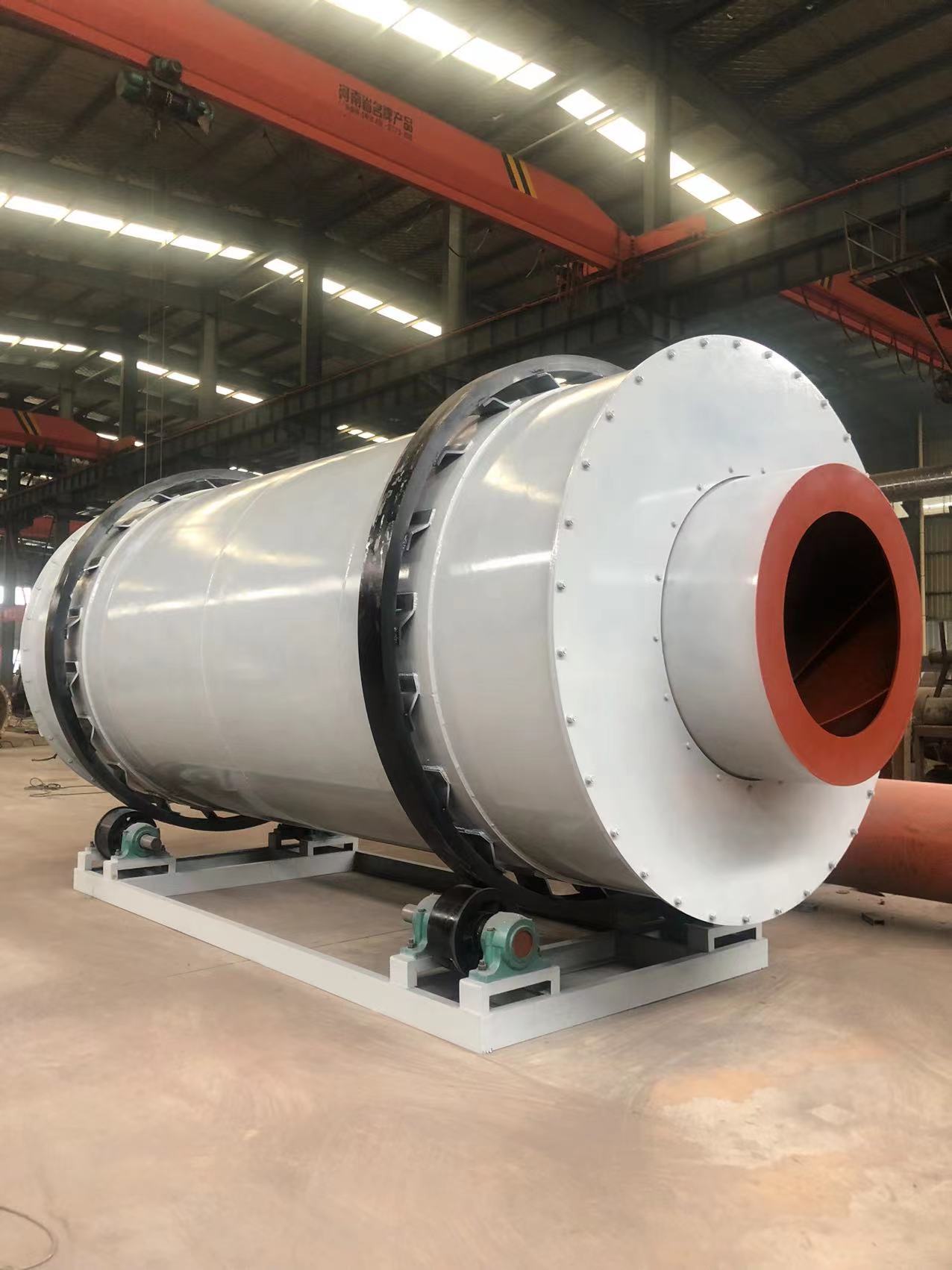

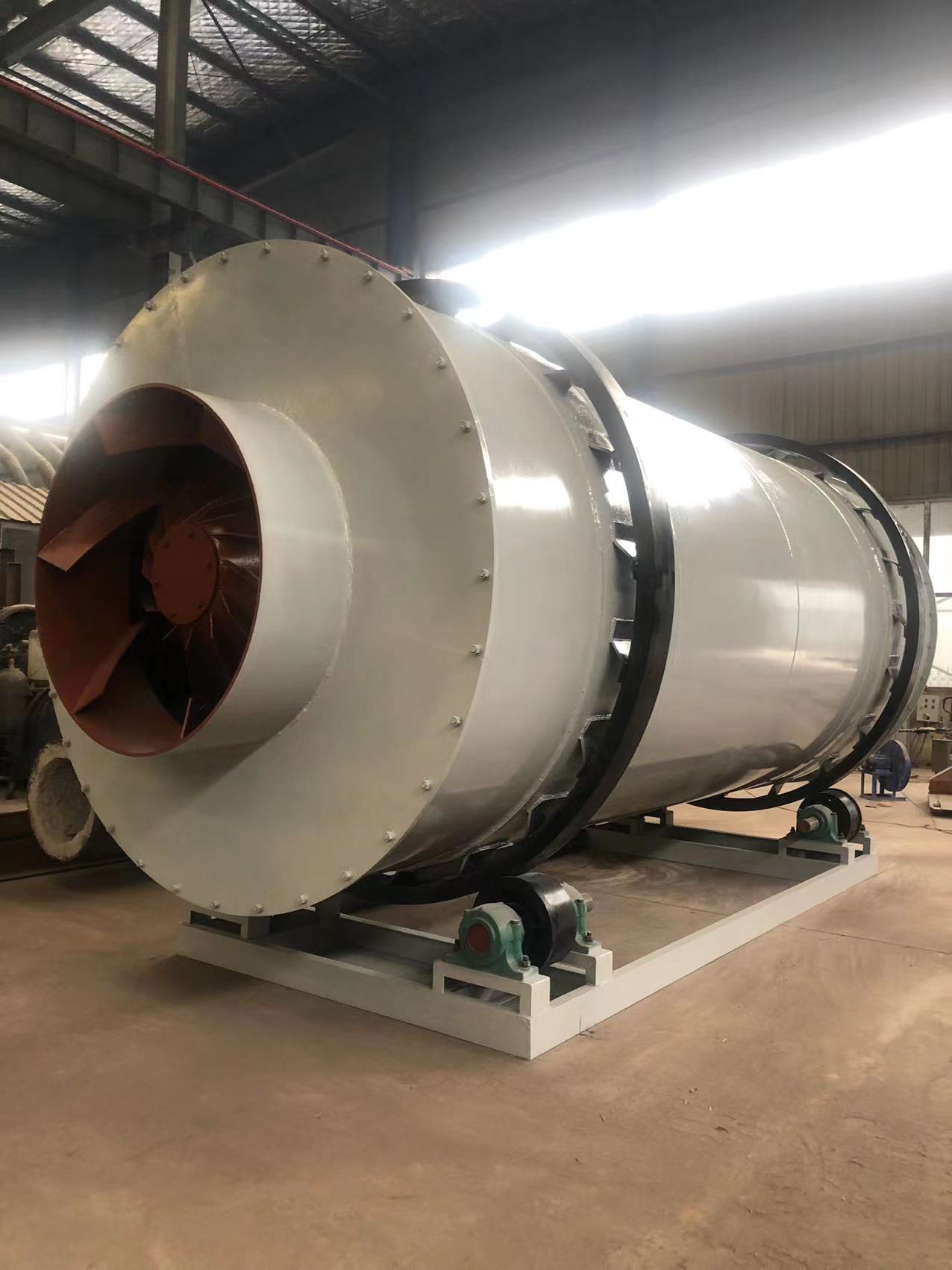

三回程烘干機是由內筒、中筒及外筒形成一個自保溫循環結構體，所以這種新型烘干機也叫三筒烘干機。 組合式三筒烘干機具有結構緊湊，占地面積少、能耗低、熱效率高、物料烘干效果好，容易實現自動化控制的特點，主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種
進料力度：
16.63-81.38m3
生產能力：
10-70t/h
適用物料：石灰石、河沙、粘土、高嶺土、膨潤土、鐵礦石、磁黃鐵礦等。
24小時咨詢熱線：18538709333
三回程烘干機是由內筒、中筒及外筒形成一個自保溫循環結構體，所以這種新型烘干機也叫三筒烘干機。 組合式三筒烘干機具有結構緊湊，占地面積少、能耗低、熱效率高、物料烘干效果好，容易實現自動化控制的特點，主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。根據不同行業對烘干后物料水份要求，烘干后的物料含水量可以達到1—0.5%以下，是各種烘干工程的理想選擇產品。
烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能，能使物料在烘干機徑向截面全面均勻分布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。烘干機選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量**10-15%以上，已在水泥和選礦企業得到了**的應用。
烘干機需要烘干的物料從進料箱、進料溜進入筒體，隨即被螺旋抄板推向后端。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
主要結構：主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。
型號 | Φ2.0×4m | Φ2.5×5m | Φ2.5×7m | Φ2.7×7m | Φ3.0×7.0m | Φ3.2×7.0m | Φ3.6×8m |
直徑 | 2 | 2.5 | 2.5 | 2.7 | 3 | 3.2 | 3.6 |
長度 | 4 | 5 | 7 | 7 | 7 | 7 | 8 |
容積(m3) | 16.63 | 16.63 | 16.63 | 16.63 | 52.678 | 52.678 | 81.38 |
轉速 | 4-10 | 4-10 | 4-10 | 4-10 | 4 -10 | 4 -10 | 4 -10 |
*大水分(%) | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 |
處理后水分(%) | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
沙子*大水分(%) | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 |
沙子*終水分(%) | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 |
*高溫度(℃) | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
生產能力((T/h)) | 黃沙15-20礦渣10-15 | 黃沙20-25礦渣15-20 | 黃沙25-30礦渣20-25 | 黃沙30-35礦渣25-30 | 黃沙35-40礦渣30-35 | 黃沙45-50礦渣35-40 | 黃沙65-70礦渣60-65 |
電機 | Y2-132m-4E | Y2-132m-4E | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 | Y2-160m-4 | Y2-160m-4 |
電機功率 | 4×2 | 5.5×2 | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 15×4 |
減速機類型 | XWD7-23-11W | XWD7-23-11W | XWD7-23-11W | XWD7-23-11W | XWD6-23-7.5KW | XWD6-23-7.5KW | XWD8-23-15KW |
減速器傳動比 | 29 | 29 | 29 | 29 | 29 | 29 | 29 |
